一、工控機柜

　　隨著工業化大生產，機房中的設備的增加，工控機機柜的需求也日益增加。工控機機柜通常具有散熱快，穩定性能好，有良好的擴展性。廣播站臺、電視臺也會用到這種工控機機柜。

　?。üた貦C柜）

　　一個優質的工控機機柜，不僅要符合外觀的美學，而且還要有結實的內部構造。影響工控機機柜的最重要的因素不僅僅是鋼板的板材和鋼板的厚度，更與機柜的制造工藝有很大的聯系。優質的機柜，裝主板的底板都是經過加工成型、凹凸加強、全卷邊、結構加強、前后左右冗余、導熱、抗腐蝕設計等多次加工，這些金屬加工工藝都會運用到。

　　二、上架式工控機

　　工控機根據機箱尺寸大小可以分為：1U工控機、2U工控機、4U工控機、無風扇工控機、嵌入式工控機等。其中4U工控機也叫4U上架式工控機，就是“機架式”，等于把工控機放到工控機的機柜里。

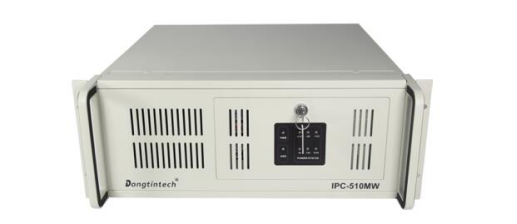

　　（東田4U上架式工控機）

　　4U上架式工控機經常會在環境比較惡劣的情況下工作，對數據的安全性要求也高，所以經常會對它進行加固、防塵、防潮、防輻射等處理。

　　三、如何上架

　　環境比較差的工業現場一般都會有振動，灰塵特別多，也可能會有很高的電磁干擾，而4U上架式工控機是放在機柜里，工控機柜是柜子，但并不僅僅是個柜子，一個好的工控機柜意味著保障電子設備可以在惡劣的工作環境中順利運行。

　　需要的機柜螺絲M5*12、機柜螺母

       步驟1.將固定托架螺母安裝到機柜中左邊3顆、右邊3顆總共6顆螺母安裝位置如圖

　　步驟2.托架上有3個固定孔，與機柜螺母3顆固定螺母對齊

       步驟3.用螺絲刀將托架固定到機柜中

　　步驟4.托架總共2個、左邊托架也是同樣的安裝方法

       步驟5.將固定機箱螺母安裝到機柜中左邊2顆、右邊2顆總共4顆螺母安裝位置如圖

　　工控機柜所起到的作用很重要。它系統性地解決了電子設備在運轉過程中產生的高密度熱量、輸送電力的大批線纜附設和打點、大容量配電，從而使生產工作能夠在高精度情況下持續的運行，也可以解決現場的振動、灰塵。

　　步驟6.將機箱耳朵孔與機柜螺母位置對齊

      步驟7.用螺絲刀將機箱固定到機柜中

　　步驟8.機箱4顆機柜螺絲固定完畢

       機柜后視圖

　　工控機產品除了傳統的4U機架式工控機之外，箱式、面板式、單板電腦、嵌入式、便攜式、行業專用電腦等其它工控機產品形式也得到了許多客戶的接受認可和大量市場應用。

　　以上就是工控機如何上架安裝的小知識點，東田工控是一家集各類工業計算機產品的研發、生產、銷售及服務為一體的高新技術企業。產品工控機、國產工控機、嵌入式工控機、機架式工控機、壁掛式工控機、車載工控機、視覺工控機、無風扇工控機、多網口工控機、工控服務器、工業平板電腦、三防筆記本和三防平板電腦等產品。公司系列產品廣泛應用于工業自動化、通訊設備、電力設備、網絡安全、智能交通、視頻監控、醫療保健、自助終端、存儲設備、數字標牌、車載電腦、3C應用等諸多領域。
